АВТОМАТИЧЕСКИЙ станок для конусования труб из Китая
АВТОМАТИЧЕСКИЙ Ротационно ковачный станок для изготовления конуса на трубе из Китая
Автоматический станок ротационного редуцирования трубы данного типа ( он также называется станок для изготовления конуса на трубе
, станок для конусования концов труб
, станок для конусовки труб
, станок для усадки трубы на конус
и т п) способен обрабатывать трубу для изготовления конических окончаний методом последовательной четырехсторонней штамповки с диаметром 57, 76, мм и другие размера. Максимальная длина обрабатываемой поверхности до 400 мм, максимальная толщина трубы до 5 мм, В составе комплект инструментальной оснастки для труб диаметром 57, 76, мм (под выбор), который сделан из иструментального стали для пуансонов и матриц , лучшей импортной японской иструментальной стали, который может перерабатывать больше 100,000 штук заготовок . Создание конуса выполняется методом горячей ковки за счёт специальной оснастки. За счёт дополнительного инструмента, зажим и подача заготовки (трубы) в рабочую голову происходит автоматически. Оператору лишь требуется в нужное время менять трубы.
Следует подчеркнуть, что эффективная длина кончика на нашем станке перерабатываемой заготовки достигнет до 400 см, такая длина кончика и удобно для автомотической сварки спиралей к трубе на станке, и длинный кончик более подвержен штопору.
Применяется станок специально в производстве винтовых свай и многовитковых и лопастных, конусование трубы выполняется методом горячей ковки металла всего за секунд 10. Деформация происходит постепенно, оснастка равномерно воздействует на заготовку со всех сторон. Принцип работы станка для создания конуса на трубе, следующий: внутри рабочей головы находится ротор с бойками, которые воздействуют на сам инструмент, постоянными кратковременными шагами оснастка соприкасается с трубой и на выходе мы получаем конус на трубе. Как правило чтобы получать симметричные изделия ротор с бойками вращается вокруг трубы. За счёт специфики оборудования готовые изделия получаются подобно отшлифованным.

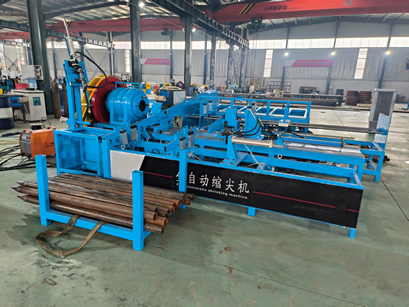

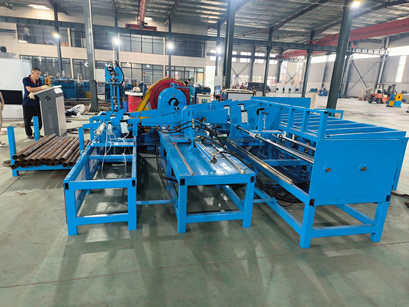

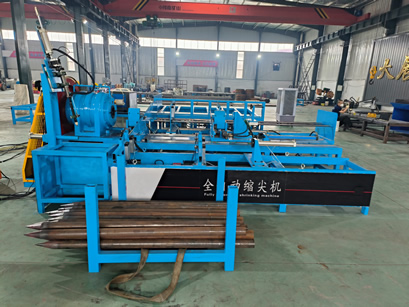

![станок для изготовления конуса на трубе из Китая](../images/Automatic-Cone-Making-Machine-1.jpg) |
![станок для изготовления конуса на трубе из Китая](../images/Automatic-Cone-Making-Machine-2.jpg) |
![станок для изготовления конуса на трубе из Китая](../images/Automatic-Cone-Making-Machine-3.jpg) |
станок для изготовления конуса на трубе из Китая |
станок для изготовления конуса на трубе из Китая |
станок для изготовления конуса на трубе из Китая |
![станок для изготовления конуса на трубе из Китая](../images/Automatic-Cone-Making-Machine-4.jpg) |
![станок для изготовления конуса на трубе из Китая](../images/Automatic-Cone-Making-Machine-5.jpg) |
![станок для изготовления конуса на трубе из Китая](../images/Automatic-Cone-Making-Machine-6.jpg) |
станок для изготовления конуса на трубе из Китая |
станок для изготовления конуса на трубе из Китая |
станок для изготовления конуса на трубе из Китая |

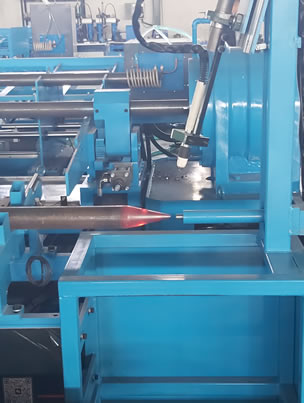

![станки для конусования трубы из китая](../images/Automatic-Cone-Making-Machine-7.jpg) |
![станки для конусования трубы из китая](../images/Automatic-Cone-Making-Machine-8.jpg) |
![станки для конусования трубы из китая](../images/Automatic-Cone-Making-Machine-9.jpg) |
станки для конусования трубы из китая |
станки для конусования трубы из китая |
станки для конусования трубы из китая |
Преимущества нашего станка ротационного редуцирования трубы:
Особенности:
Закрытая циркулирующая система смазки гарантирует машине бесперебойную работу в течение длительного времени.
Получаемые изделия имеют гладкую, высокопрочную рабочую поверхность
После обработки дуговой градус на трубе соответствует техническим условиям для дальнейшей сварочной работы на нашем станке вращательно-сварочном для изготовления многовитковых винтовых свай криннер
Станок имеет простое управление
Высокая производительность ОТ 1000 шт в 8 ч (зависит от диаметра и толщины заготовки)
Точная повторяемость изделий
Стабильность и прочность самого станка, большой вес станка обеспечивает стабильную работу конусования
Мощность, высокая эффективность
Минимум трения, так как инструмент воздействует кратковременными шагами, это влияет на качество изделия;
Быстрая смена оснастки (сегменты из высококачественного инструментального металла)— замена инструмента и корректировка станка ротационной ковки занимает у оператора несколько минут;
Высокое качество изделий — за счёт равномерного вытягивания трубы качество конечной продукции на высоком уровне.
Гарантийный срок на ротационно ковачный станок составляет 18 месяцев и исчисляется с даты поставки оборудования на склад грузополучателя.
Технология нашего ротационно ковочного станка считается самой последней в последние года, по технологии станок лучше других китайских поставщиков, хотя на самом деле их немнго, по цене и по качеству наш станок имеет преимущество тоже, и все это на много экономит трудозатраты и затраты времени.
Технические параметры ротационно ковачной машины A-MFR-114x3500
Автоматический станок ротационно-ковочный для формирования конуса A-MFR-114x3500 |
Диаметры заковываемой трубы и максимальная толщина стенки заковываемой трубы (мм) |
57,76,89,108,114 х (толщина 3-5 мм) |
Максимальная длина заковываемой трубы(мм) |
3500 мм или по требованию |
Максимальная длина конуса |
200мм |
Тип стали для заковываемой трубы |
ВСт3КП2 или ВСт3ПС2 ГОСТ 380/ ISO 630Fe360A/ DIN EN 10025 Fe360B |
Мощность |
110кв |
Скорость формовки конуса(шт/час) |
120-130 |
Вес |
8000-9000 кг |
Габариты ШДВ |
75-80 кубометров |
Требования к электропитанию |
380В/50Гц/3 фазы |
в составе : |
|
1 комплект |
Станок автоподачи трубы |
4 кв |
1 комплект |
индукционное устройство негрева трубы |
90 кв |
1 комплект |
система охлаждения |
Градирня с потоком 10 т |
1 комплект |
Автоматической ковочный станок |
18.5кв |
1 комплект |
станок для отверстия на конусе |
CUT-120 модель (плазма) |
1 комплект |
Сегменты для формирования кокуса |
под выбор 57,76,89,108,114 |
1 комплект |
балка для приема |
|
клапан |
Тайван производства |
1 |
гидроцилиндр |
Тайван производства |
2 |
Двигатель и мотор |
Китайского производства |
2 |
Насос |
Тайван производства |
1 |
Электрический шкаф |
|
1 комплект |
|

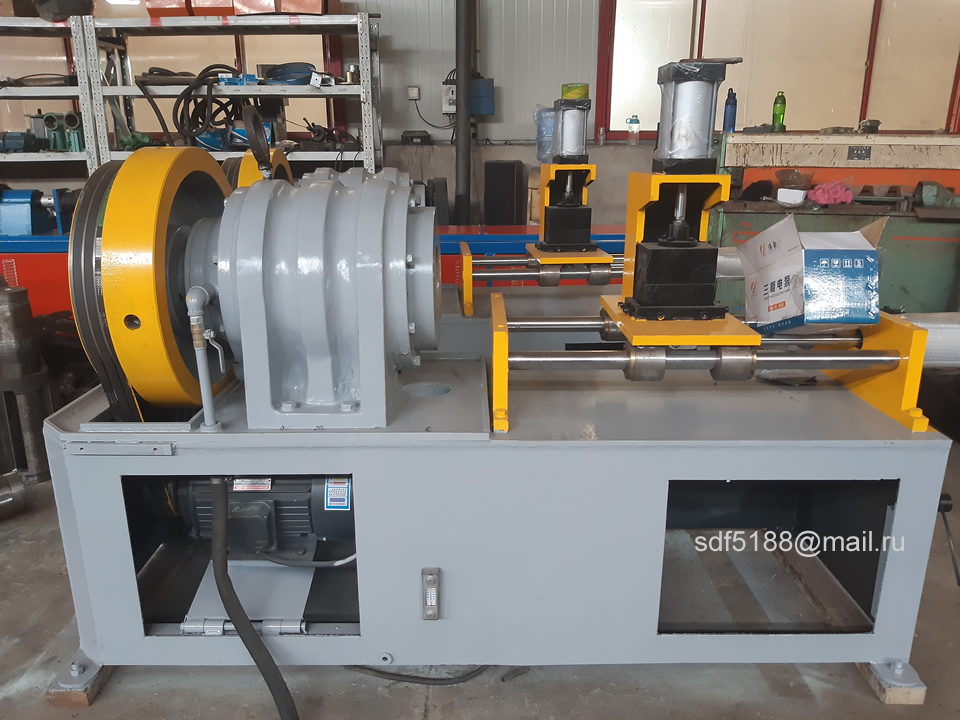

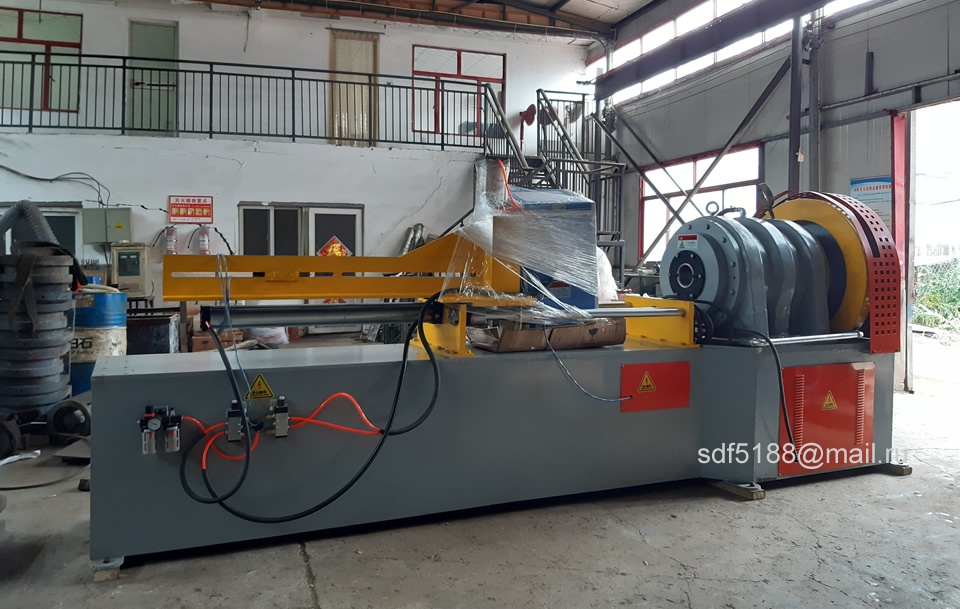

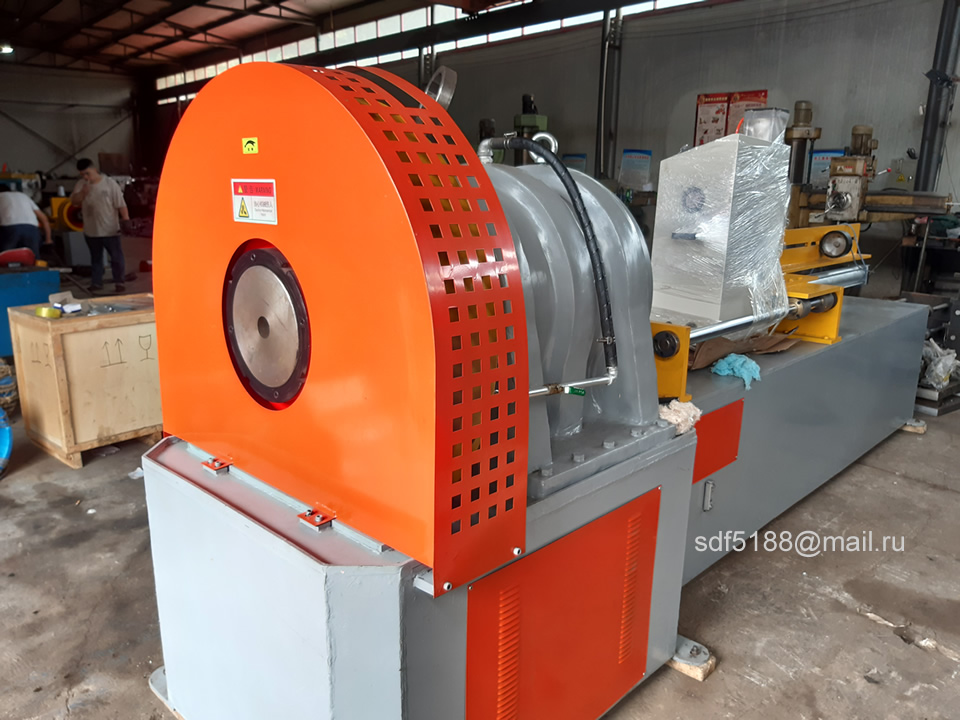

Нижеследующие станки: 3 разных моделя ротационно-ковочной машины для изготовления конуса разной длины из сварной трубы для производства винтовых свай, на средине картинки серого цвета это модель MSRF-7, которая сможет производить почти все размера винтовых свай на рынке 57,76,89,108, 114 и другие, только нужно заменять оснастки.
