Станки для производства спиральных воздуховодов из Китая.

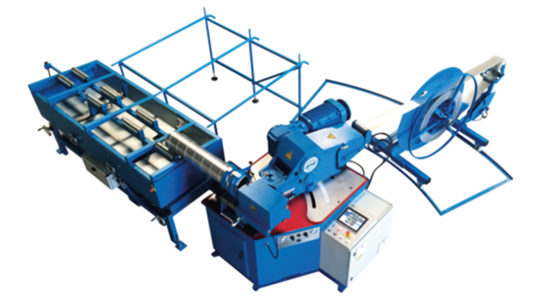

Станок для производства спиральных воздуховодов представляет собой комплекс для производства прямых участков спирально-навивных воздуховодов, применяемых при изготовлении систем вентиляции, воздушного отопления и воздухоочистки.
Технический процесс состоит из размотки рулонного листового материала, выпрямления листа, формирования «замка» на прокатных роликах, процесс навивки с герметичным закрытием «замка» витого воздуховода и отрезки в нужный размер. Процесс отрезки производится без заусенцев, получаемый край обеспечивает безопасную эксплуатацию.
Управление станком для производства спирально-навивных воздуховодов осуществляется от системы ЧПУ. Высокая автоматизация работы линии обеспечивает высокую производительность и надёжность.
Состав станка:
разматыватель штрипса;
устройство протяжки и правки;
прокатные ролики;
дополнительные ролики для рёбер жёсткости;
синхронизированная высокоскоростная фреза для отрезки в нужный размер( Плазменая резка+ Пильным диском) ;
PLC-контроллера Mitsubishi;
выносная панель управления;
приёмный стол с датчиком длины.
Станок выполняет задачи:
спирально-навивной станок оснащён полужёсткими формирующими кольцами;
счётчик количества произведённых труб;
автоматический отмер длины воздуховода;
плавный пуск и разгон станка;
фальцевый замок высокого качества;
возможность наката рёбер жёсткости;
широкий диапазон диаметров трубы 80-2000mm;
высокая и постоянная точность диаметра получаемого воздуховода.

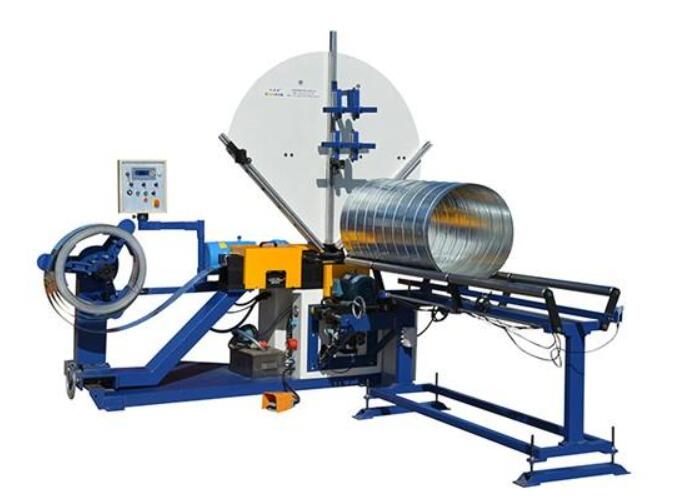

Станок для спирально-навивных воздуховодов Spiral Ducter
Базовый станок, техпараметры:
диаметров 80 - 2000 мм
Толщина металла: 0,4 - 2,0 мм (оцинковка)
0,7 - 1,2 мм (нержавейка)
Скорость подачи ленты до 36 м/мин
(в зависимости от диаметра трубы и толщины металла)
Диаметры: 80 - 2000 мм
Толщина металла:
0,4 - 2,0 мм оцинкованная сталь
0,4 - 1,2 мм нержавеющая сталь
0,8 - 2,0 мм алюминий
Ширина металлической ленты
(штрипсы)
0,4 - 1,0 мм 137 мм
1,1 - 1,3 мм 140 мм
1,4 - 1,7 мм 150 мм
1,8 - 2,0 мм 160 мм
Электропитание:
22 кВт/ 3 х 380 В/ 50 Гц
Вес штрипсы
до 1000 кг
Пневматическая подводка
7Bar - 15 л / мин
Двигатель
электрический 4.5кв 5.5 кв 7.5кв главного двигателя под выбор + отрез 4кв

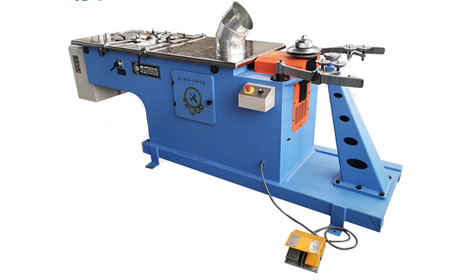

Станок для производства отводов, переходов, заглушек, станок для сбор воздуховодов
|
