Станок для производства профнастила из Китая
Профнастил или профлист считается популярным кровельным материалом из которого также делают ограждения. Для того чтобы произвести высоко качественный и конкурентный профнастил весьма важным является использование высоко технологичного оборудования для профнастила. Такое оборудование с соблюдением всех правил машиностроения изготавливается в Китае.
От соблюдения технологий производства профнастила, зависит его соответствие стандартам, а также уровень конкурентоспособности на рынке.
Для производства профлиста используют целый комплекс специального оборудования:
разматыватель рулона оцинкованного металла со специальным покрытием (подымает в пределах 10 тонн);
прокатный стан с одновременной схемой и скоростью до 22 м.п. в минуту, необходим для профилирования гладкого листа трапециевидного профиля. Перед станом имеются отрезные ножницы, от которых зависит быстрота замены рулона.
ножницы имеющие вид гильотины оборудованные ножами, которые в точности повторяют геометрию самого профиля;
устройство принимающее профнастил;
производство профлиста полностью автоматизировано и имеет АСУ.
Объединенный комплекс оборудования в отдельные узлы представляет из себя высокотехнологичную линию по производству профнастила.
Список оборудования в производстве профнастила

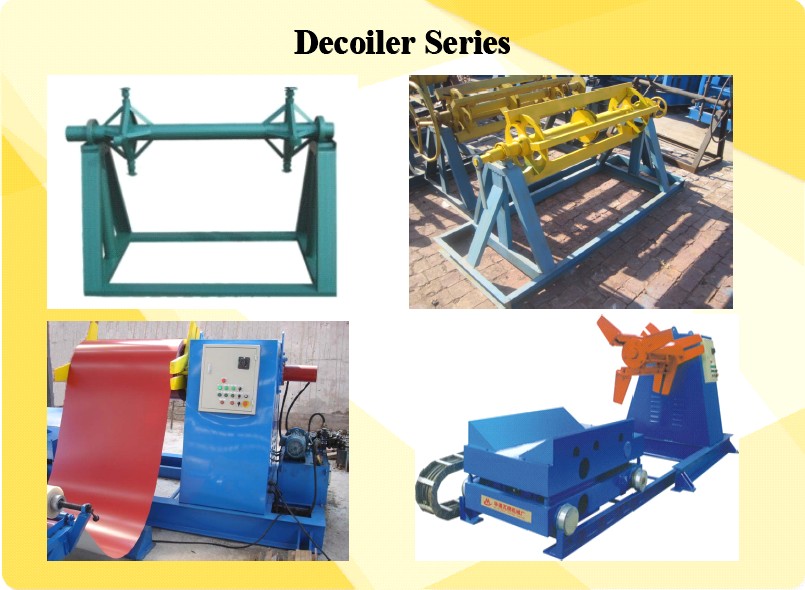

Консольный разматыватель рулона: металла с грузоподъемностью 10 тонн. Необходим как для размотки рулона, так и для быстрой передачи самой ленты оцинкованного металла прямо в прокатный стан. Сам разматыватель полностью автоматизирован, что дает возможность контроля провисания петли между станом проката и ним самим.

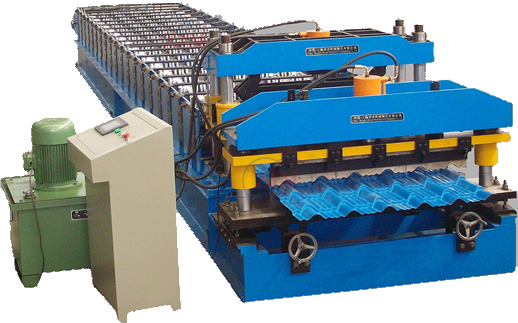

Прокатный стан: с одновременной схемой и скоростью до 22 м.п. в минуту, который обеспечивает быструю смену рулонов.
Прокатный стан, является, пожалуй, самой основной частью в производстве профнастила. Так как он обеспечивает получение трапециевидного профиля из гладкого листа. Сам прокатный стан состоит из: проводки и электропривода, заправочной клети (расположенной на раме стана), а также ассортимента работающих прокатных клетей, которые в четкой последовательности осуществляют гибку самого профнастила.
Ножницы гильотины:
Ножницами режут уже сформированный профнастил, согласно заданных линий оператором. Линии режутся четко и качественно без заусенцев. Прокатный стан и гильотины ставятся на одной раме, что тем самым обеспечивается жесткость самой конструкции.
Устройство приема профнастила:
Данное устройство комплектует готовый профнастил в пачки. Длина приемного устройства корректируется в зависимости от самого вида профнастила.
Система автоматического управления (САУ) линией производства:
Автоматизация систем очень облегчает рабочий процесс, поскольку позволяет: объединить в одну общую систему все устройства управления линии; обеспечить дистанционное управление синхронными приводами; вести наблюдение и своевременное предотвращать внештатные ситуации.
Технические параметры оборудования и описание:
Скорость проката:12-16m/min (не включаетвремя остановки устройства во время обрезания)оборудование для профнастила
Толщина сырья: 0.3-0.8mm
Материал сырья:профнастил, оцинкованный лист
Ширина сырья: 1250/1250mm
Формирующий ролик: 21 канальный /14 канальный
Материал прокатного валика: 45#сталь
Хромированная поверхность прокатного валика: 0.05mm
Материал шпинделя:40Cr
Мощность основного двигателя:7.5kw
Редуктор: цевочное зубчатое колесо редуктор с электродвигателем
Способ передачи: цепная передача
Отрезание: автоматическое гидравлическое отрезание
Гидравлическое отрезание: 3kw
Система управления: автоматическая система управления PLC
Структура основного устройства: сайдинговая структура
Внешние габариты: примерно 10500*1800*1500mm
Особенности структуры и комплектация
1. Особенности структуры основного устройства:a.
Устройство производит два вида формировочных пластин, позволяет сэкономить производственные затраты, занимает небольшое пространство, удобная транспортировка.
2. Простая структура, красивый внешний вид, станина использует Н тип осварочная стальная основа, сайдинговая структура, высокая прочность, адаптирована к интенсивной нагрузке.
3.Другие важные детали оборудования, все элементы конструкции были произведеные на известных предприятиях КНР, обеспечивают высокоэффективную работу оборудования.
4. Используется полностью автоматическое формирование и отрезание по указанной длине, точное определение длины, верхняя и хвостовая части пластины правильно симметричны и имеют красивый внешний вид, не изменяют форму.
5. Простой и удобный шеф-монтаж оборудования, соответствие промышленному предприятию и строительству на строительной рлощадке.f. Низкошумное оборудование, высокоэффективная работа.
Линия профнастила
 |
 |
 |
